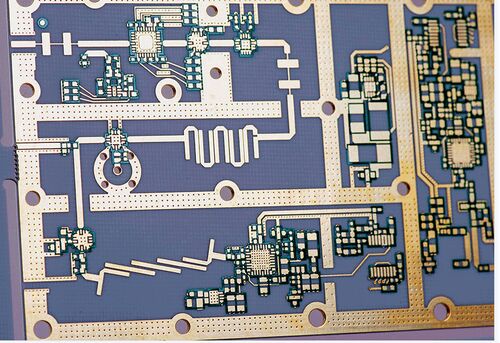

Golden Triangle Group Ltd mesleğiHızlı dönüşlü PCB prototipleme, PCB seri üretimi ve PCB Montajı üzerine PCB imalatı, Shenzhen Çin'de bulunan yüksek karışım ve düşük hacimli üretimi destekleyebilir. Burada şu anda ürettiğimiz ve desteklediğimiz özel malzemeler ve PCB teknolojileri veya ürün türleri ile ilgili bilgi bulacaksınız.Ayrıca elde edebileceğimiz bazı toleranslar. katı basılı devre plakalarında, yüksek kaliteli malzemelerle ve gelişmiş üretim süreçleriyle inşa edilmiş, mükemmel mekanik istikrar, termal direnç,Yapısal sertlik ve uzun süreli güvenilirlik gerektiren cihazlar için ideal. Standart PCB yeteneği: Açıklama Yetenek Katman Sayısı 1-30L (HDI:1+n+1; 2+n+2,Herhangi bir katman HDI) Tahta kalınlığı 0.2mm- -5.0mm Bakır Ağırlığı İç: 6oz, Dış: 4oz Malzeme FR4 (Kingboard,Shengyi,ITEQ,PTFE,Rogers,ARLON,ISOLA,TACONIC,Nelco) Metal tabanlı levha, (Alüminyum, Bakır tabanlı) CEM-1, CEM-2 Alüminyum + FR4, PTFE + FR4, Rogers + FR4 Yüzey Tedavisi HASL, HASL kurşunsuz, OSP, ENIG ((1u8u8), Hard Gold 50u9'a kadar kaplanmış, Immersion Silver, Immersion Tin, Carbon Ink LF HASL ((+altın parmak), Immersion Gold +gold fingers ((hard gold),OSP +gold finger ((hard gold), Immersion Tin +gold finger ((hard gold) (iki farklı yüzey finişi değil) Bitmiş Ürün Boyutu Min: 5*5mm, Max: 1500*500mm Min Boğma delikleri alanı ile iletken 0.15mm(

Golden Triangle Group Ltd. müşterilerimize PCB için aşağıdaki farklı lehim maske renklerini sağlayabilir. Yeşil, mavi, beyaz, kırmızı, siyah, sarı ORange, Mor, Kahverengi, Gri, Şeffaf ve benzeri.   Müşteriler ürünlerinde tercih ettikleri lehim maskesinin rengini kullanabilirler.

GT, Batı Kıyısı'nda bulunan müşterilerimizden birine basılı devre panelleri sağlamaya devam ediyor.sert altın kaplama 17- Evet.veDerinlik yönlendirme kontrolü2 yıldan fazla bir süredir yönetim kurullarında; Ara sıra, müşteriyle resmi bir video teknolojik toplantıda, GT, müşterilere PCB kartlarına Pin ekleyerek başka bir farklı örnek türü gösterdi. Bu da GT'ye yeni bir şans ve seri siparişler getirdi.Alt tarafında monte edilmiş iğneler!
