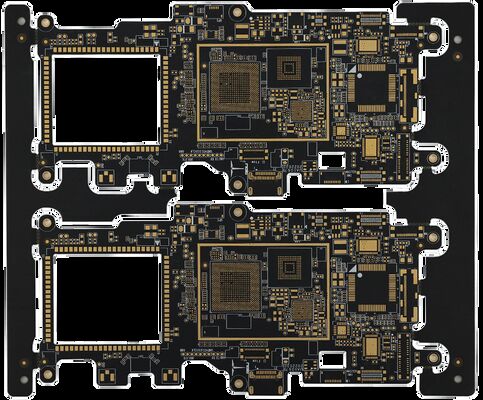

HDI PCB PCB Prototip Toplu Üretim Asgari Hat Alanı 0.075mm Yüksek yoğunluklu Bağlantılı Devre Kurulu Hizmetleri

MOQ:	1 panel
fiyat:	Anlaşılabilir
Payment Terms:	T/T

Detail Information

Ürün Açıklaması

Detail Information

Place of Origin:

China

Sertifika:

ISO9001, ISO13485,TS16949

Ürün Tipi:

8 katmanlı HDI PCB

Malzeme:

FR4 Yüksek TG S1000-2M

CU kalınlığı:

1 oz

Lehim maskesi:

Siyah Lehim Maskesi

Hizmet türü:

PCB Prototipi/Kütle üretimi

Test:

AOI testi

Empedans kontrolü:

±% 10

Minimum Lehim Maskesi Köprüsü:

0,08 mm

Ambalaj bilgileri:

Vakum paketi

Vurgulamak:

HDI PCB prototipi hizmetleri

yüksek yoğunluklu bağlantı devresi kartı

PCB seri üretimi 0.075mm

Ürün Açıklaması

Ürün Tanımı:

Ürün türü	8 katmanlı HDI basılı devre kartı
Malzeme	FR4 Yüksek TG 1.6mm
Bakır kalınlığı	1/H/H/H/H/H/H/H/1 oz
Yüzey finişi	EING
Teknoloji	Kör delikler ve reçine tıkaması
Soldermask	Siyah
Satır genişliği/uzay	0.1mm

Neden HDI PCB'de kör yol deliği var?

Mikrovialar ve yığılmış mikrovialar, gelişmiş tasarımlarda karmaşık bağlantıları mümkün kılmak için HDI PCB olarak da bilinen Yüksek Nitelikli Bağlantılı devre kartlarında tasarlanabilir.

Mikroviyalar,yığılmış mikroçaplar ve via-in-pad tasarımı, daha az alanda daha yüksek işlevsellik için minyatürleşmeyi sağlar ve cep telefonlarında ve tabletlerde kullanılanlar gibi büyük pin sayımı çiplerini barındırabilirMikrovialar, daha yüksek yönlendirme yoğunluğunu sağlayarak ve geçiş yollarının gerekliliğini ortadan kaldırarak basılı devre kartı tasarımlarında katman sayısını azaltmaya yardımcı olacaktır.

Tüketicilerin kompakt ve taşınabilir elektronik cihazlarda daha fazla işlevsellik talebinin artması, PDA'lar, cep telefonları ve yapay zeka ürünleri de dahil olmak üzere endüstrinin daha küçük özellik boyutlarına doğru ilerlemesini zorluyor.Daha ince işlem geometrileriBu gelişen gereksinimleri karşılayan mühendisler için, yüksek yoğunluklu bağlantı teknolojisinin (HDI) benimsenmesi gereklidir.

HDI PCB teknolojisi, geleneksel mekanik sondaj yöntemlerine güvenmeden delikli, kör veya gömülü viaslı devre kartlarının üretilmesini sağlar.Kullanıcılar sadece bu yeni nesil teknolojisini değerlendirmek ve uygulamak zorunda değiller., aynı zamanda katman yığılma tasarımı, via ve microvia oluşumu, ulaşılabilir özellik boyutları gibi alanlarda sınırlamalarını da anlamak,ve HDI ile geleneksel basılı devreler teknolojileri arasındaki temel farklılıklar.
