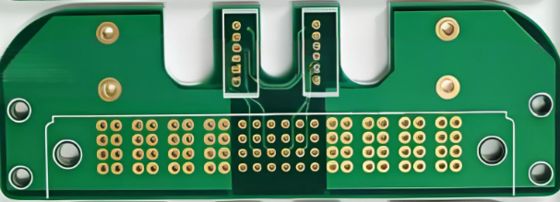

Bakır PCB Yönetim Kurulu Gelişmiş Delik Plug Soldermask Enerji ürünü için Teknoloji

Ürün Tanımı:

Yüksek Güvenilirlik Güç PCB, Kalın Bakır Katmanı (2 oz ve daha fazla), Plated Through-Hole (PTH) Bakır (1 mil) ve genel olarak yüksek kalite / güvenilirlik,Yüksek termal yönetimi sağlamak için orta TG veya yüksek TG malzemesi gibi.

Güç tabakası, kalın bakırdan kalın bir ısı yayıcı olarak kullanılacak ve harici ısı sinklerine bağlanacak. İç ve dış katman bakır ağırlıkları dengelenmelidir ((örneğin2/1/1/2OZ) mekanik istikrarı korumak içinMükemmel ısı dağılımı, güç bileşenlerinin (MOSFET'ler, indüktörler) çalışma sıcaklığını düşürür, ömürlerini uzatır ve devrenin istikrarını iyileştirir.Bu üretim ve operasyon sırasında tahta warpage önleyebilir, bu da yüksek iç ısı stresine sahip tahtalar için kritiktir.

1 mil delik bakır kaplama Bu, yüksek güvenilirlik uygulamalarında (örneğin, askeri, havacılık, tıbbi) kullanılan IPC Sınıf 3 panellerinin asgari gereksinimidir..0.8 veya20um) Bakır fıçı ve PCB laminatının farklılıklı genişlemesinden kaynaklanan fıçı çatlaklarının ve folyo ayrımının önüne geçebilirZ-eksen genişlemesi) termal stres altında, güç devrelerinde yaygın bir arıza noktasıdır.

Bakır ağırlığı ve kaplama dışında, yüksek kaliteli bir Power PCB, katı malzeme ve güvenlik standartlarına uymalıdır.Orta TG ve Yüksek TG malzemesi yüksek çalışma sıcaklıklarında yapısal bütünlüğünü ve dielektrik dayanıklılığını korurDielektrik katman düşük Z eksenli CTE (Termal Genişleme katsayısı), ısıtma sırasında 1.0 mil bakır fıçı üzerinde uygulanan mekanik gerilimi en aza indirebilir,PTH arızası riskini doğrudan azaltan.

Bir kelimeyle, güç PCB yüksek kaliteli ve yüksek güvenilirlik ürünü gerektirecektir.

Teknik parametreler:
