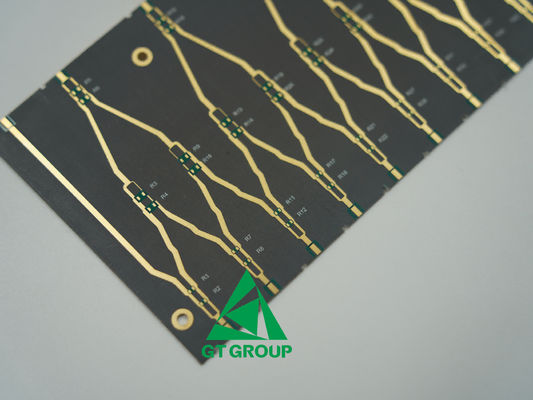

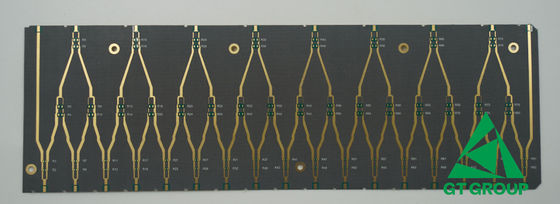

FR4 BM255 0.51mm Yeşil Soldmermask ile Yüksek Frekanslı PCB Prototipi 2 Katman

Ürün parametreleri:

Yüksek frekanslı PCB'ler, tipik olarak 500 MHz'den birkaç GHz'e kadar ve daha fazla frekanslarda çalışmak için tasarlanmış modern elektroniklerde kritik bileşenlerdir.İşte yüksek frekanslı PCB'lerin bazı temel özellikleri:

1. Dielektrik Sabit (Dk) ve Disipiasyon Faktörü (Df): Yüksek frekanslı PCB'ler, sinyal yayılma gecikmelerini en aza indirmek ve impedans kontrolünü sürdürmek için düşük ve istikrarlı bir dielektrik sabitliğe sahip malzemelere ihtiyaç duyar.Sinyal kaybını azaltmak için düşük bir dağılma faktörüne de ihtiyaçları var..

2. Termal Genişleme katsayısı (CTE): Yüksek frekanslı PCB'ler için, özellikle termal döngü sırasında stres ve potansiyel arızaları önlemek için farklı malzemelerin CTE'lerini eşleştirmek çok önemlidir.

3. Isı İleticiliği: Yüksek frekanslı devreler genellikle önemli miktarda ısı üretir, bu da termal yönetimi kritik bir husus haline getirir.Genel sistem güvenilirliğini ve güç işleme kapasitesini etkileyen.

4. Nem emilişi: Bir malzemenin nem emiş olma eğilimi, özellikle yüksek frekanslarda elektrik özelliklerini önemli ölçüde etkileyebilir.Boyutsal istikrarı ve uzun vadeli güvenilirliği korumak için düşük nem emici malzemeler tercih edilir

5. Boyutsal istikrar: Bu, bir malzemenin çeşitli çevresel koşullar altında şeklini ve boyutunu koruma, tutarlı elektrik performansını sağlamak ve üretim verimini etkileme yeteneğine atıfta bulunur.

6. Sinyal bütünlüğü: Yüksek frekanslı PCB'ler, sinyal bozulmasını ve kaybını en aza indirerek yüksek frekanslarda sinyal bütünlüğünü korumak için tasarlanmıştır.Bu, düşük dielektrik kaybı olan malzemelerin kullanılması ve titiz bir tasarım yoluyla elde edilir.

7. Düşük Dielektrik Kayıplı Malzemeler: Rogers ve PTFE (Teflon PCB) gibi malzemeler, düşük saçılma faktörü ve düşük dielektrik sabitleri nedeniyle cihaz performansını geliştiren sinyal kaybını azaltan ve geliştiren HF PCB'lerde kullanılır.

8. Verimli Isı Yönetimi: HF PCB'leri ısıya dayanıklı olmalı, ısı yollarını, ısı sinklerini ve daha iyi alt katman malzemelerini kullanmalı, böylece ısıyı etkili bir şekilde yönetmeli ve uzun süreli performans sağlar.

9. Impedans Kontrolü: Yüksek frekanslı PCB'ler genellikle optimal sinyal iletimini sağlamak ve yansımaları en aza indirmek için kontrol edilen impedans izlerine ve hassas impedans eşleşmesine sahiptir.

10. Yapım ve bileşen yerleştirme: İzlerin düzenlenmesi ve yönlendirilmesi, yanı sıra bileşenlerin stratejik olarak yerleştirilmesi, sinyal bozulmasının ve müdahalesinin önlenmesi için çok önemlidir.Yüzey montaj bileşenleri genellikle kurşun indüktansını ve kapasitansını azaltmak için kullanılır.

11. Yerleştirme ve Koruma: Elektromanyetik müdahaleyi (EMI) azaltmak ve sinyal istikrarını korumak için uygun topraklama teknikleri kullanılır.Yüksek frekanslı devreler genellikle dış müdahaleye karşı korunmak için korunur ve elektromanyetik emisyonları içerir.

Bu özellikler yüksek frekanslı PCB'leri, kablosuz iletişim sistemleri gibi yüksek frekanslı sinyallerin verimli iletilmesini ve alınmasını gerektiren uygulamalar için gerekli kılar.Radar sistemleri, mikrodalga cihazları ve yüksek hızlı dijital devreler.
