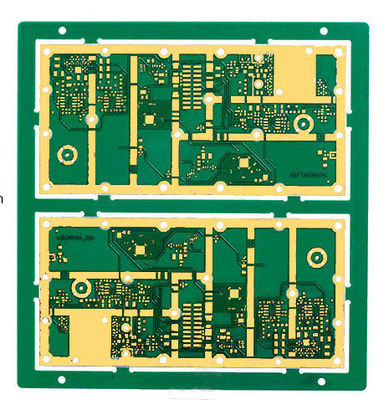

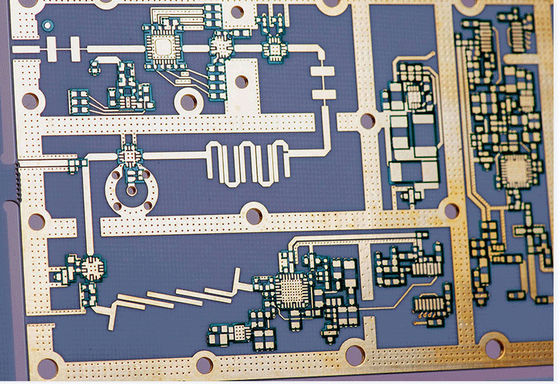

4 katmanlı bakır katı PCB yüksek TG FR4 EING telekomünikasyon için bakır madeni parayla PCB

PCB teknolojisinde gömülü bakır:

"Kömüre gömülmüş bakır", bir PCB içindeki belirli bir bakır tabakası düzenini ifade eder.

PCB üretiminde, bakır katmanlar tipik olarak elektrik sinyalleri iletimleri ve bileşenler arasındaki bağlantıyı sağlamak için kullanılır.Standart bir PCB yığımı, bakır ve yalıtım malzemesinin alternatif katmanlarından oluşur, örneğin cam lif epoksi.

gömülü bakır durumunda, standart bakır katmanları arasında bir veya daha fazla ekstra bakır katmanı eklenir.Bu ekstra bakır katmanları devre PCB yığılması içinde gömülü ve dış katmanlarda maruz değildir.

Gömülü bakır katmanları, elektrik dağıtımı, zemin uçakları veya sinyal yönlendirmesi gibi çeşitli amaçlar için kullanılabilir.PCB tasarımcısı impedans üzerinde daha iyi bir kontrol elde edebilir, elektromanyetik müdahaleyi (EMI) azaltır ve sinyal bütünlüğünü iyileştirir.

Mezarlanmış bakır katmanları, genellikle PCB kartı üretim sürecinde, aralarındaki yalıtım katmanlarıyla birlikte birden fazla bakır kaplı panelin laminat edilmesiyle oluşturulur.Bakır katmanlar kazınır ve istenen devre izlerini ve bağlantılarını oluşturmak için desenlenir.

Dikkat edilmesi gereken, gömülü bakır katmanlarının uygulanması PCB üretim sürecine karmaşıklık ve maliyet katıyor.Genellikle yüksek hızlı sinyaller için özel gereksinimleri olan PCB tasarımlarında kullanılır, kontrol edilen impedans veya EMI değerlendirmeleri.
